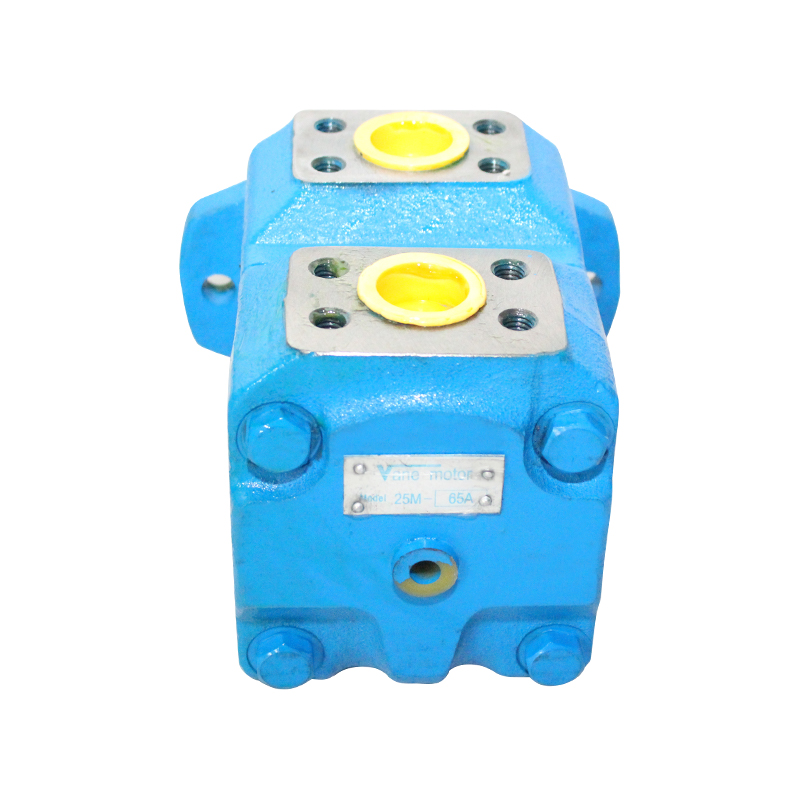

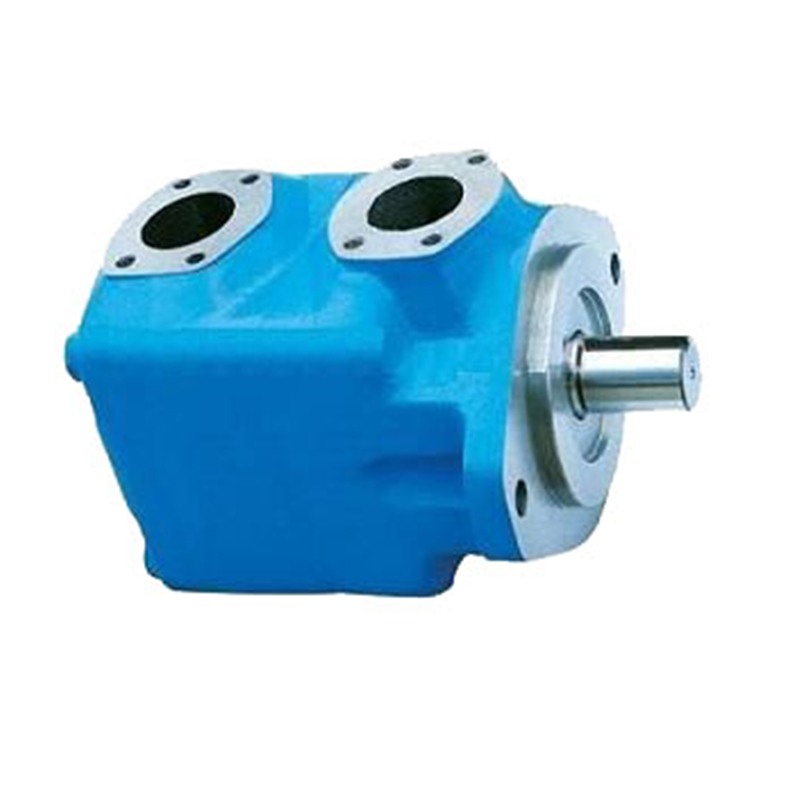

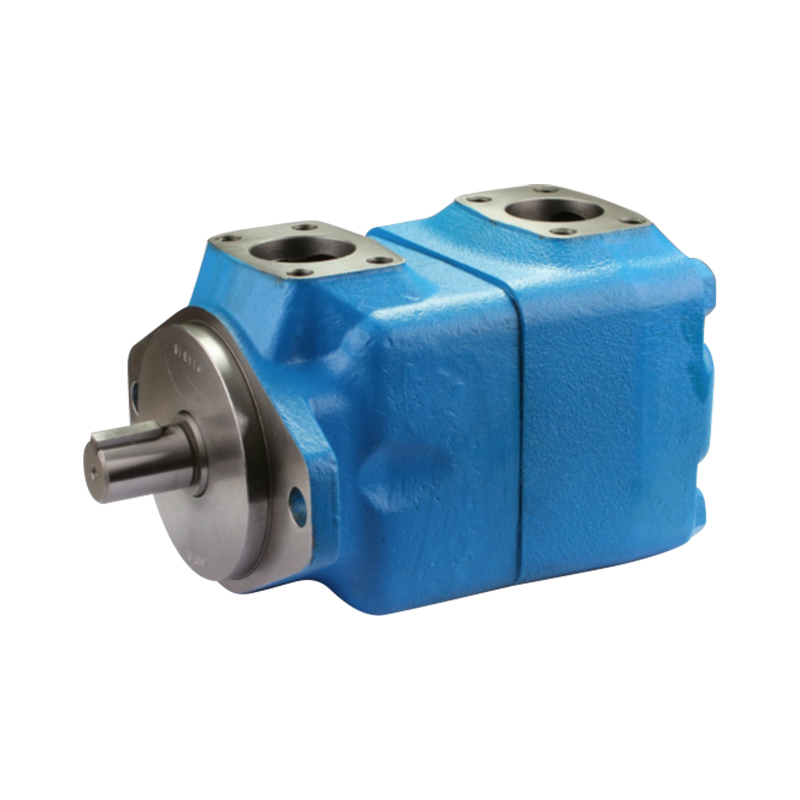

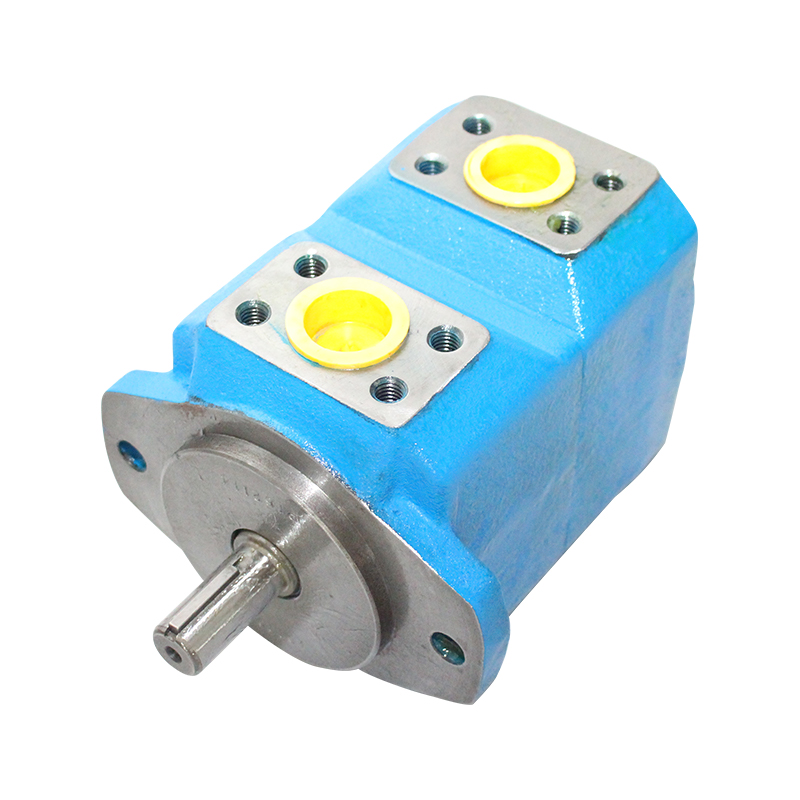

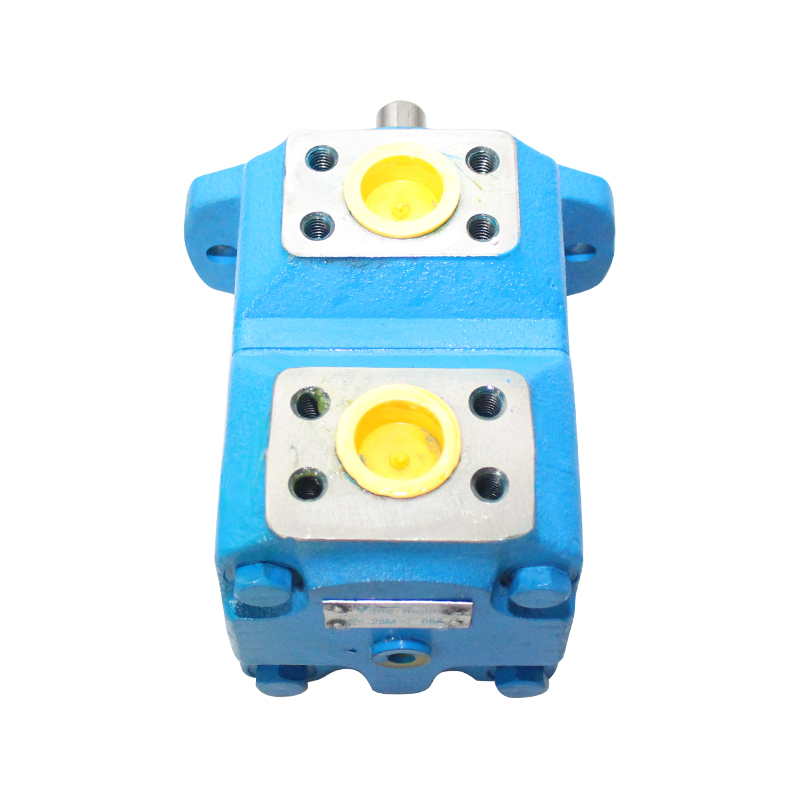

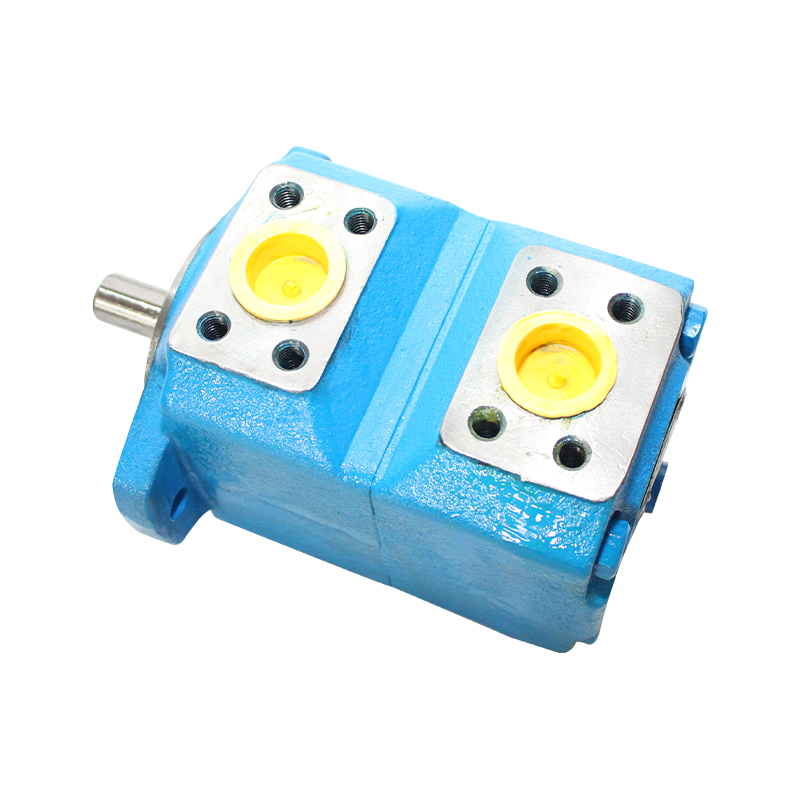

Vickers M 시리즈 모터

M 시리즈 모터 : 25m, 35m, 45m, 50m
이 고속 고압 모터는 4,7 ~ 33,9 nm/6,9 bar (42 ~ 300 lb. in./100 psi)의 12 가지 토크 등급을 선택할 수 있습니다. 400 ~ 3600 r/min 연속 및 4000 r/min 간헐적 속도; 155 bar (2250 psi) 연속 및 172 bar (2500 psi) 간헐적으로 압력; 가역적 샤프트 회전; 플랜지 또는 발 장착.
회전 : 모터 포트를 통한 흐름 방향을 되돌리면 샤프트 회전을 되돌릴 수 있습니다. 밸브에 의해 올바르게 보호되면 모터는 빠른 사이클 역전에 사용되거나 손상없이 정지 될 수 있습니다. 저속 작동 : 최소 속도는 일반적으로 100 r/min입니다.
교체 가능한 카트리지 : 로터리 모션은 주로 캠 링, 로터, 10 개의 베네 및 2 개의 압력판으로 구성된 드라이브 카트리지 내에서 개발됩니다. 카트리지는 함께 볼트로 고정되어 부품을 별도로 또는 어셈블리로 서비스 할 수 있습니다. 교체 가능한 카트리지는 단 10 분 안에 모터 점검을 허용합니다. 카트리지는 기계에서 장치를 제거하지 않고 일반적으로 유압 라인을 분리하지 않고 교체 할 수 있습니다.
시리즈 작동 : 25YM-50YM 모터는 시리즈 응용 프로그램에 적합합니다. 흡입구 및 출구 포트는 서비스 수명이나 작동 매끄러움에 영향을 미치지 않으면 서 동시에 압력을 가질 수 있습니다.
간접 드라이브 기능 : 이중 약 베어링은 방사형 부하 용량 증가에 사용할 수 있습니다 .

견적을 받으십시오

PDF를 다운로드하십시오

모델 코드

45m	185	에이	11	기음	20	***
시리즈	링 크기의 토크 등급 (ib./100에서psi)	플랜지 장착 및 포트 연결	샤프트 유형	커버 위치	설계 숫자	특별한 접미사
25m	42555、65	에이-SAE 티ype 2- 볼트 장착 플랜지 SAE 4- 볼트 플랜지 포트 연결	1 스트레이트 건이 있는 11- 분명	반대편 A- 커버 포트 바디 포트 비 코버 포트 90 ° 카운트- 바디 포트에서 시계 방향 C- 포트 연결 D 코버 포트 90 ° 시계- 바디 포트에서 현명합니다	20	아니요
35m	80 、955115
45m	130、155 ℃
50m	220、2555300					114、124

기술 데이터

모델 시리즈	토크 nm/6,9 술집 (ib in/100 psi)	배수량 cm³/r (in³/r)	흐름 입력/필수 @1200 R/분 l/min (USG피중)	최고 속도 & 압력	대략 무게 케이G (엘B)
25m	4,7 (42) 6,2 (55) 7,3 (65)	43,9 (2.68) 57,7 (3.52) 68,7 (4.19)	52,6 (13.9) 69,3 (18.3) 82,5 (21.8)	3600 r/min @34 bar (500 psi) 4000 r/min @34 bar (500 psi) 2600 r/min @155 bar (2250 psi) 3000 r/min @172 bar (2500psi)	18 (40)
					29 (64)
35m	9,0 (80) 10,7 (95) 13,0 (115)	83,6 (5.10) 100,3 (6.12) 121,9 (7.44)	100,3 (26.5) 120,4 (31.8) 146,1 (38.6)
					39 (85)
45m	14,7 (130) 17,5 (155) 20,9 (185)	138,0 (8.42) 163,2 (9.96) 193,2 (11.79)	165,4 (43.7) 195,7 (51.7) 232,0 (61.3)
50m	24,9 (220) 28,8 (255) 33,9 (300)	231,2 (14.11) 268,1 (16.36) 317.1 (19.35)	277,5 (73.3) 321,8 (85.0) 380,4 (100.5)	2800 r/min @34 bar (500 psi) 3200 r/min @34 bar (500 psi) 2200 r/min @155 bar (2250 psi) 2400 r/min @172bar (2500psi)	73 (160)

모델 코드

시리즈	A	B	D1	D2	D3	E1	E2	E3	에프	G	H1
25m	58.72	30.12	22.23/22.20	101.60/101.55	120.7	24.46/24.31	31.8	4.75	117.3	12.7	76.2
35m	69.85	35.71	31.75/31.70	127.00/126.95	147.6	35.18/34.93	28.4	7.92	139.7	16	88.9
45m	77.77	42.88	31.75/31.70	127.00/126.95	147.6	35.18/34.93	28.4	7.92	158.8	16	93.7
50m	88.90	50.8	44.45/44.42	152.40/152.35	200.2	49.38/49.12	50.8	11.10	196.9	22.4	120.7

시리즈	H2	K	L	M	N	P	φ	S1	S2	S3	T	w
25m	134.9	9.65/9.14	241.1	0.4375-14unc-2b	1/4NPTF-18	31.75	14.2	104.7	39.6	49.3	146.1	174.75
35m	158.8	12.7/12.2	275.9	0.500-13unc-2b	3/8NPTF-18	38.10	17.5	122.4	48.3	49.3	181.1	212.9
45m	173	12.7/12.2	311.2	0.500-13unc-2b	1/2NPTF-14	50.8	17.5	145.6	52.3	49.3	181.1	212.9
50m	219.7	12.7/12.2	369.3	0.500-13unc-2b	1/2NPTF-14	63.5	20.6	162	69.9	68.18	228.6	266.7
