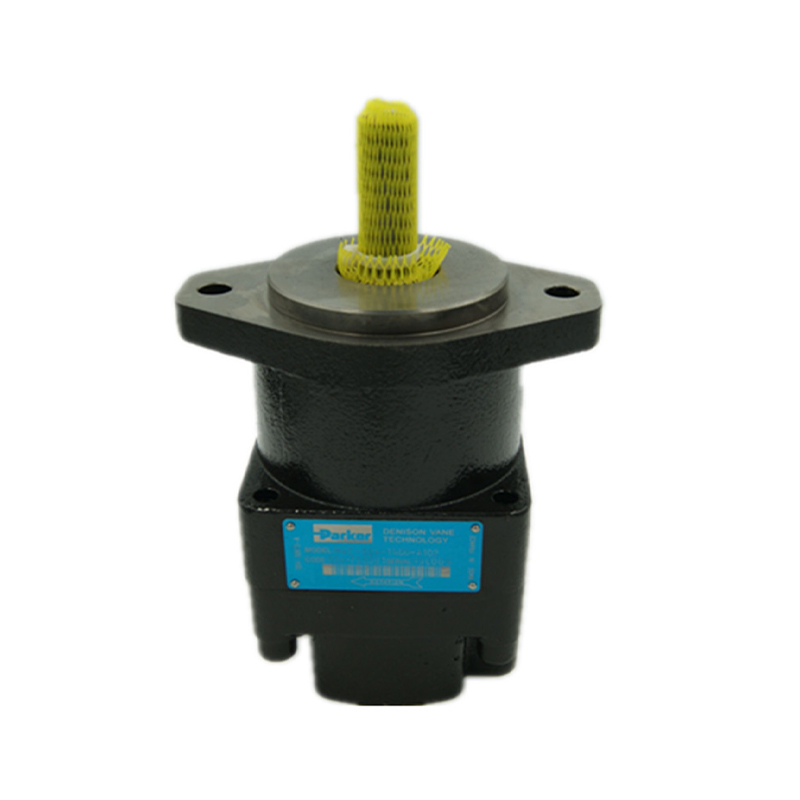

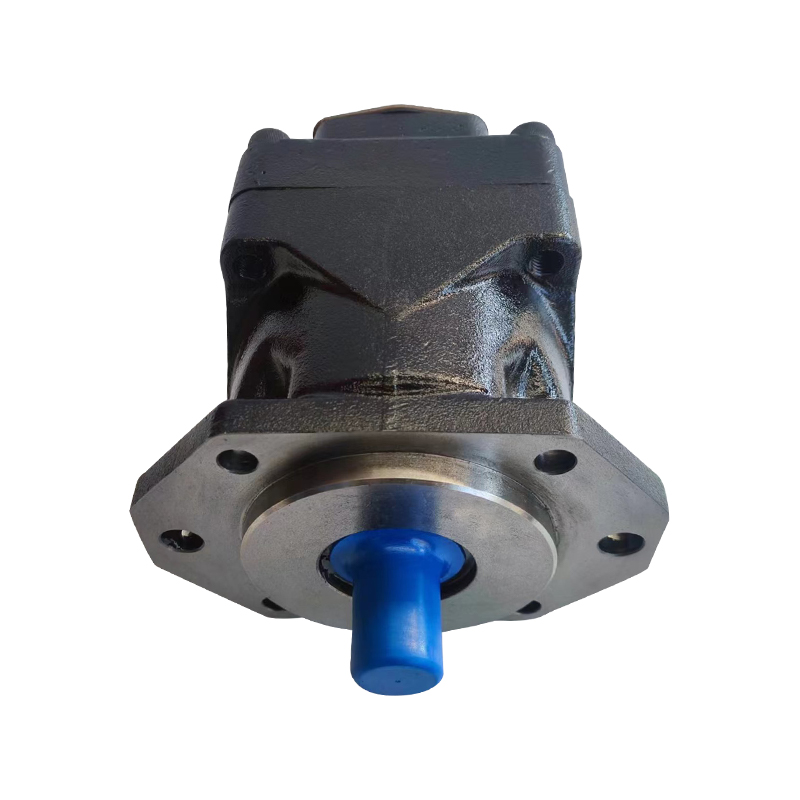

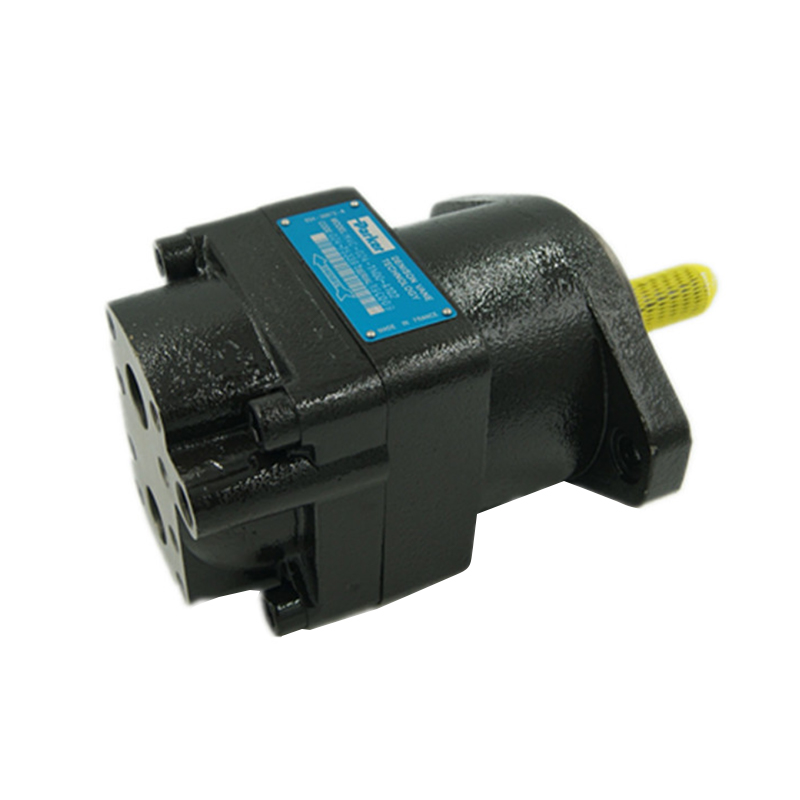

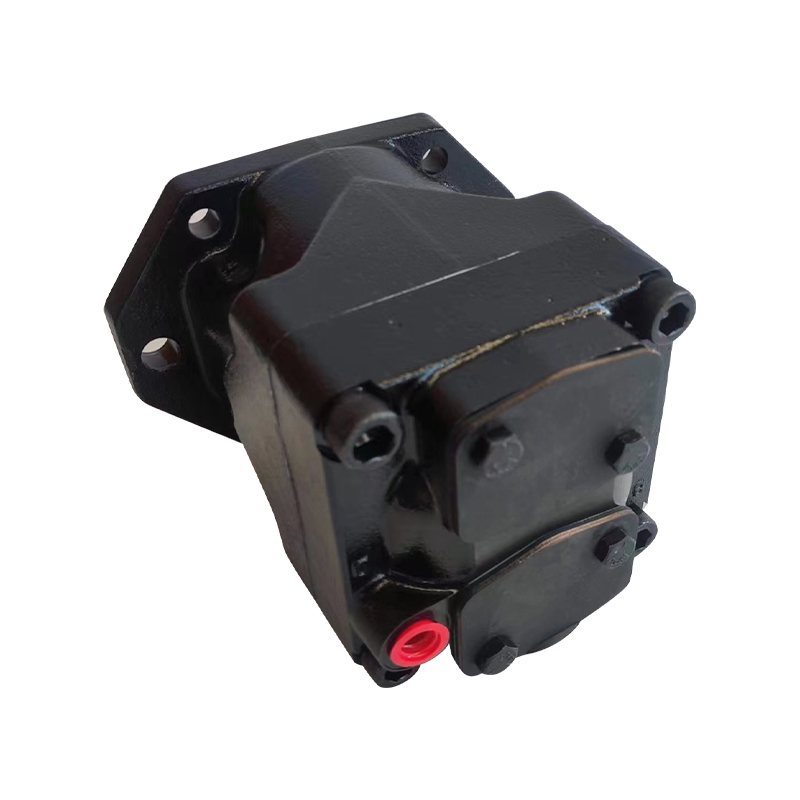

M4, M5 시리즈 모터 : M4C, M4D, M4E
낚시 보트 트롤러, 선박 윈들 러스, 윈치, 엔지니어링 기계 등과 같은 다양한 중간 및 고압 유압 시스템에 적합합니다.
주요 기능은 다음과 같습니다.
속도 범위가 넓고 노이즈가 낮으며 앞으로 나갈 수 있으며 동작이 민감합니다. 방사형 유압 균형. 따라서 작업 압력이 높고 서비스 수명이 길며 작은 크기의 특성이 있습니다. 경량, 간단한 구조, 편리한 사용 및 유지 보수 .
모델 코드
| M4C 시리즈 | (-1) 유형 암호 | (-에스) 유형 암호 | 067 흐름 암호 | 1 샤프트 유형 | N 회전 | 00 포트 위치 | 에이 설계 숫자 | 1 밀봉 수준 | 02 포트 치수 | ||||||||||
| M4C M4C1 M4SC M4SC1 | 아니요: 외부 1 : 내부 | 아니요: 기준 에스: 무거운 짐 | 024、027 、 031、043 、 055、067 075 | 크기를 참조하십시오 샤프트의 | 양방향 (참고 : 시계- kwise = 입구 에이, 카운터- 시계 방향 = 입구 B) | 보다 그림 아래에 | A | M4 : 1-NBR 니트릴 고무 5-fuoruRubber M4S : 5- 플루오로 루버 | 01 402、04 、 M4 설치 치수를 참조하십시오 | ||||||||||
| M4D M4D1 M4SD M4SD1 | 062、074 、 088、102 、 113、128 、 138 | ||||||||||||||||||
| M4E M4E1 M4SE M4SE1 | 153、185 、 214 、 | 01 402、04 설치 치수를 참조하십시오 | |||||||||||||||||
샤프트 확장
| Model | 샤프트 코드 | 샤프트 유형 | L1 | L2 | 디아 | K1XK2 | H1 | ||||||||||||
| M4C | 1 | 키드 : SAE-B (φ22.2) | 71.4 | 38.1 | 22.225-22.200 | 6.35 × 6.30 | 29.94 | ||||||||||||
| 2 | 키드 : nonsae (φ22.2) | 58.7 | 31.7 | 22.225-22.200 | 4.77 × 4.72 | 24.50 | |||||||||||||
| 3 | 스플라인 : SAE-B | 41.4 | 24.5 | SAE J498BCLASS 1, 직경 피치 16/32,13T | |||||||||||||||
| M4D | 1 | 키드 : SAE-C (φ31.7) | 55.6 | 38.1 | 31.750-31.700 | 7.94x7.89 | 35.28 | ||||||||||||
| 3 | 스플라인 : SAE-C | 55.6 | 38.1 | SAE J498B 클래스 1, 직경 피치 12/24,14t | |||||||||||||||
| M4E | 1 | 키드 : SAE-C (φ31.7) | 84.1 | 49.3 | 31.750-31.700 | 7.94x7.89 | 35.29 | ||||||||||||
| 3 | 스플라인 : SAE-C | 55.7 | 25.2 | SAE J498B 클래스 1, 직경 피치 12/24,14T | |||||||||||||||
